مقدمه

خطوط لوله باطله اغلب به عنوان خطوط حمل و نقل ساده در نظر گرفته می شود.

آنها نیستند.

پس از فرآوری مواد معدنی، مواد باقیمانده می تواند حاوی مخلوطی از ذرات ریز، جامدات معدنی، آب و مواد شیمیایی فرآیند باشد. بسته به عملیات، باطله ها می توانند فشار هیدرولیک مداوم ایجاد کنند و در عین حال دیواره داخلی لوله را در معرض سایش قرار دهند.

خط لوله همچنین ممکن است از زمین های ناهموار عبور کند یا در زیر زمین نصب شود.

این باعث می شود که انتخاب لوله ترکیبی از فشار، سازگاری متوسط، سایش و شرایط نصب باشد.

A لوله اسکلت مش سیم فولادییک رویکرد را با ترکیب ساختار لوله پلی اتیلن با تقویت سیم فولادی تعبیه شده ارائه می دهد.

چرا حمل و نقل باطله دشوار است؟

ویژگی های باطله می تواند از معدنی به معدن دیگر تغییر کند.

غلظت مواد جامد ممکن است تغییر کند.

اندازه ذرات می تواند متفاوت باشد.

برخی از باطله ها حاوی ذرات نسبتاً ریز هستند، در حالی که برخی دیگر حاوی قطعات معدنی درشت تری هستند.

شرایط شیمیایی نیز می تواند با توجه به فرآیند پردازش متفاوت باشد.

بنابراین خط لوله باید بیش از جریان هیدرولیکی را مدیریت کند.

فشار یکی از ملاحظات است.

پوشیدن چیز دیگری است.

قرار گرفتن در معرض مواد شیمیایی و شرایط نصب نیز باید در نظر گرفته شود.

ساختار پلی اتیلن تقویت شده برخی از این الزامات را برطرف می کند، اما شرایط واقعی باطله نقطه شروع باقی می ماند.

info-400-300

图 1

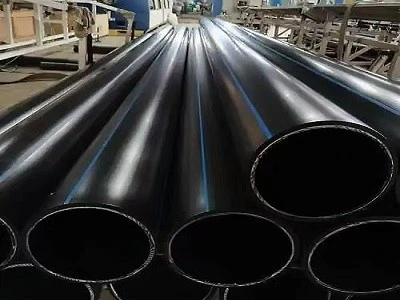

لوله اسکلت مش سیم فولادی چیست؟

لوله اسکلت مش سیم فولادی یک لوله کامپوزیت است که دارای ساختار تقویت کننده مش سیم فولادی در لایه های پلی اتیلن است.

لایه پلی اتیلن داخلی با باطله تماس می گیرد.

مش سیم فولادی تقویت کننده داخل دیواره لوله است.

لایه پلی اتیلن خارجی لوله را از محیط خارجی محافظت می کند.

این ساخت و ساز نیز به عنوان یک توصیف می شودلوله پلی اتیلن تقویت شده مش سیم فولادییالوله پلی اتیلن تقویت شده با سیم فولادی.

ممکن است اصطلاحات بین تولید کنندگان و بازارها متفاوت باشد، بنابراین خریداران باید به ساختار لوله و مشخصات واقعی آن توجه داشته باشند تا نام به تنهایی.

چرا تقویت سیم فولادی را اضافه کنید؟

خطوط لوله باطله می توانند تحت فشار کار کنند، به ویژه در جاهایی که از پمپ ها برای انتقال مواد در فواصل طولانی یا تغییرات ارتفاع استفاده می شود.

فشار داخلی سعی می کند دیواره لوله را گسترش دهد.

تقویت کننده سیم فولادی تعبیه شده به مقاومت در برابر این تغییر شکل کمک می کند و ساختار تحمل فشار لوله کامپوزیت را بهبود می بخشد.

این با استفاده از دیوار لوله پلی اتیلن ساده متفاوت است.

هنگامی که مشخصات خط لوله نیاز به عملکرد فشاری فراتر از آنچه برای یک ساختار پلی اتیلن معمولی معادل عملی است، تقویت می شود.

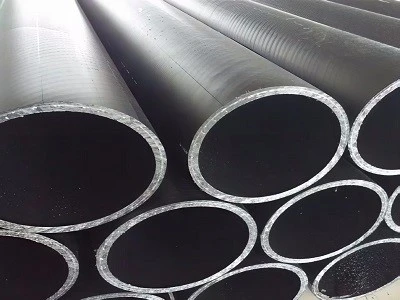

آیا پلی اتیلن تقویت شده به طور خودکار یک لوله باطله مقاوم در برابر سایش-است؟

خیر

این یک تمایز مهم است.

تقویت سیم فولادی عملکرد مکانیکی را بهبود می بخشد. این لوله را به یک لوله اختصاصی مقاوم در برابر سایش تبدیل نمی‌کند.

باطله های حاوی ذرات معدنی سخت همچنان می توانند سطح پلی اتیلن داخلی را ساییده کنند.

نرخ سایش واقعی به سختی ذرات، اندازه ذرات، غلظت، سرعت و هندسه خط لوله بستگی دارد.

اگر باطله ها بسیار ساینده هستند، خریداران باید ساختار پلی اتیلن تقویت شده را با یک لوله اختصاصی مقاوم در برابر سایش مانند UHMWPE مقایسه کنند.

برای شرایط سایش کمتر یا متوسط که تقویت فشار نیز مهم است، الفلوله اسکلت مش سیم فولادیممکن است ساختار مناسبی برای ارزیابی باشد.

info-400-300

图 2

اهمیت تمرکز باطله

غلظت جامد بر رفتار هیدرولیکی و مکانیکی محیط انتقالی تأثیر می گذارد.

با افزایش مقدار مواد جامد، حمل و نقل دوغاب دشوارتر می شود.

غلظت بالاتر همچنین می تواند تعامل بین ذرات و دیواره داخلی لوله را افزایش دهد.

به همین دلیل "باطله" اطلاعات کافی برای انتخاب لوله نیست.

خریدار باید غلظت تقریبی جامدات و اندازه ذرات را ارائه دهد.

اگر ترکیب معدنی شناخته شده باشد، این اطلاعات می تواند به ارزیابی ساییدگی و محیط شیمیایی مورد انتظار نیز کمک کند.

در خطوط لوله باطله‌های طولانی- چه اتفاقی می‌افتد؟

خطوط لوله طولانی ملاحظات فشار اضافی را ارائه می دهد.

سیستم ممکن است شامل چندین بخش پمپاژ باشد.

تغییرات ارتفاع می تواند شرایط فشار متفاوتی را ایجاد کند.

بخش های مدفون ممکن است بارهای خارجی را تجربه کنند.

حرکت زمین نیز می تواند در مناطق معدنی به یک نگرانی تبدیل شود.

بنابراین می توان یک ساختار پلی اتیلن تقویت شده را در جایی در نظر گرفت که خط لوله به ترکیبی از عملکرد فشار داخلی و حفاظت از محیط زیست پلی اتیلن نیاز دارد.

اما مشخصات نهایی لوله باید با فشار واقعی سیستم و شرایط نصب مطابقت داشته باشد.

پارامترهای محصول معمولی

پارامتر	مشخصات معمولی
محصول	لوله اسکلت مش سیم فولادی
ساختار	PE + مش سیم فولادی + PE
قطر اسمی	DN50–DN600
رتبه بندی فشار	بسته به مشخصات تا PN2.5 MPa
دمای کاری	با توجه به مواد PE واقعی و مشخصات محصول
متوسط	باطله، دوغاب و رسانه های سازگار
تقویت	مش سیم فولادی با استحکام بالا-
نصب و راه اندازی	بالای زمین، سنگر یا مدفون

خریدار لوله باطله چه چیزی باید ارائه دهد؟

مفیدترین اطلاعات شرایط عملیاتی واقعی است.

اطلاعات مورد نیاز	چرا اهمیت دارد
DN	اندازه لوله را تعیین می کند
فشار عملیاتی	فشار مورد نیاز را تعیین می کند
دمای کاری	بر عملکرد مواد پلی اتیلن تأثیر می گذارد
نوع باطله	به ارزیابی سازگاری رسانه کمک می کند
غلظت جامد	برای رفتار دوغاب مهم است
اندازه ذرات	مربوط به سایش
طول خط لوله	به درک شرایط کلی سیستم کمک می کند
روش نصب	ملاحظات بارگذاری خارجی را تعیین می کند

این اطلاعات بسیار مفیدتر از درخواست صرف "یک لوله استخراج" است.

سوالات متداول

آیا لوله اسکلت مش سیم فولادی می تواند باطله را حمل کند؟

می توان آن را برای کاربردهای باطله مناسب در نظر گرفت. انتخاب واقعی به فشار، مشخصات باطله، دما و شرایط نصب بستگی دارد.

آیا آرماتور سیم فولادی با باطله تماس می گیرد؟

خیر. آرماتور در ساختار پلی اتیلن تعبیه شده است و لایه پلی اتیلن داخلی آن را از محیط انتقال یافته جدا می کند.

آیا برای باطله های بسیار ساینده مناسب است؟

مناسب بودن بستگی به شرایط سایشی واقعی دارد. در جایی که باطله ها حاوی ذرات سخت بسیار ساینده هستند، یک لوله اختصاصی مقاوم در برابر سایش نیز باید ارزیابی شود.

میشه زیر زمین نصب کرد؟

بله، زمانی که مشخصات لوله و شرایط نصب مناسب باشد، می توان آن را برای کاربردهای مدفون در نظر گرفت.

درخواست الفSRTPنقل قول لوله

مرحله	فرآیند	جزئیات
1	ارسال الزامات	DN، فشار، متوسط، دمای کاری و کاربرد
2	تایید مشخصات	ساختار لوله، درجه فشار، مشخصات و اتصال
3	نقل قول	قیمت، زمان تحویل، بسته بندی و شرایط حمل و نقل
4	سفارش و تولید	قرارداد، پرداخت و تولید
5	بازرسی و تحویل	بازرسی کیفیت و حمل و نقل
