مقدمه

انتخاب لوله برای خط دوغاب معدن فقط به بررسی رتبه PN نیست.

یک خط لوله ممکن است در حین حمل ذرات سنگ معدن، باطله یا کنسانتره تحت فشار قابل توجهی کار کند. فشار بر ساختار لوله فشار وارد می کند. در این میان مواد جامد دائماً در برابر دیوار داخلی حرکت می کنند.

این دو شرایط عملیاتی متفاوت هستند.

یک لوله می تواند درجه فشار مورد نیاز را برآورده کند و همچنان مشکل سایش داخلی داشته باشد. عکس آن نیز می تواند اتفاق بیفتد: اگر سیستم به درجه فشاری فراتر از طراحی موجود خود نیاز داشته باشد، ممکن است یک لوله بسیار مقاوم در برابر سایش مناسب نباشد.

برای خریداران ماینینگ، کار عملی یافتن تعادل مناسب بین آن استظرفیت فشار و مقاومت در برابر سایش دوغاب.

این جایی است که لوله های دوغاب استخراج UHMWPE و سیستم های لوله تقویت شده مانند SRTP اغلب وارد بحث می شوند.

با دوغاب واقعی شروع کنید

قبل از انتخاب لوله، به مواد در حال حمل نگاه کنید.

باطله ها، کنسانتره مس، دوغاب سنگ آهن و سایر دوغاب های معدنی دقیقاً رفتار مشابهی ندارند. سختی ذرات، اندازه ذرات، غلظت مواد جامد و سرعت جریان همگی بر میزان سایش داخل لوله تأثیر می‌گذارند.

دوغاب حاوی ذرات سخت و زاویه دار می تواند بسیار تهاجمی تر از دوغاب نسبتا ریز باشد، حتی زمانی که هر دو خط لوله دارای قطر و فشار کاری یکسان هستند.

طرح خط لوله نیز مهم است.

یک آرنج جهت جریان را تغییر می دهد. یک کاهنده منطقه جریان را تغییر می دهد. سه راهی یک الگوی جریان دیگری ایجاد می کند. قسمتی که بلافاصله در پایین دست یک پمپ قرار دارد می تواند شرایط ویژه ای را مشاهده کند.

به همین دلیل، انتخاب لوله فقط بر اساس قطر و فشار اغلب ناقص است.

فشار و سایش مشکلات متفاوتی هستند

درجه بندی فشار عمدتاً به طراحی ساختاری لوله مربوط می شود.

سایش در سطح داخلی اتفاق می افتد.

این دو باید به طور جداگانه در طول مشخصات در نظر گرفته شوند.

برای مثال، یک خط لوله دوغاب با مسافت طولانی ممکن است به دلیل تغییرات ارتفاع و شرایط پمپاژ به PN4.0 یا بالاتر نیاز داشته باشد. این موضوع چیز مهمی در مورد فشار مورد نیاز به خریدار می گوید، اما توضیح نمی دهد که سطح داخلی با چه سرعتی ممکن است سایش شود.

اگر دوغاب حاوی کوارتز یا سایر ذرات معدنی سخت باشد، دیواره داخلی می تواند در معرض سایش مداوم قرار گیرد، حتی زمانی که فشار ثابت بماند.

UHMWPE در این شرایط جالب است زیرا نقطه قوت اصلی آن صرفاً مقاومت در برابر فشار نیست. این ماده به طور گسترده در جایی استفاده می شود که سطح داخلی به مقاومت قوی در برابر دوغاب ساینده نیاز دارد.

چه چیزی UHMWPE را متفاوت می کند؟

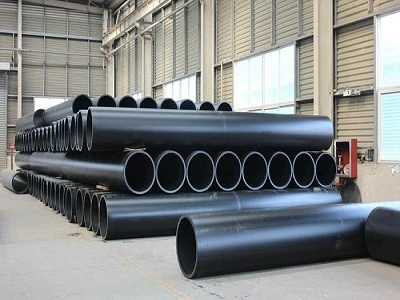

图 1

UHMWPE سطح داخلی بسیار صاف و ضریب اصطکاک پایینی دارد.

هنگامی که دوغاب معدنی از طریق لوله حرکت می کند، ذرات به جای یک سطح فلزی ناهموار، با یک سطح پلیمری نسبتا صاف مواجه می شوند.

این در خطوط لوله طولانی اهمیت دارد.

می تواند به کاهش مقاومت جریان کمک کند و تمایل مواد را به چسبیدن به دیواره داخلی محدود کند. UHMWPE همچنین مقاومت خوبی در برابر بسیاری از محیط های شیمیایی ایجاد می کند که در مواردی که دوغاب حاوی نمک ها، اجزای اسیدی، مواد قلیایی یا مواد شیمیایی فرآوری است مفید است.

برای کاربردهای استخراج، جذابیت واقعاً ترکیبی است:

مقاومت در برابر سایش + سطح صاف + مقاومت شیمیایی + مقاومت در برابر ضربه.

هیچ ملک واحدی کل داستان را بیان نمی کند.

جایی که SRTP مناسب است

SRTP یا لوله کامپوزیت پلی اتیلن تقویت شده با سیم فولادی، مشکل را از جهت دیگری حل می کند.

لوله حاوی یک لایه تقویت کننده سیم فولادی با مقاومت بالا بین لایه های پلی اتیلن است. تقویت کننده قابلیت تحمل فشار را افزایش می دهد در حالی که پلی اتیلن مقاومت در برابر خوردگی و سطح جریان نسبتاً صاف را ایجاد می کند.

این باعث می‌شود SRTP برای{0}}آب معدن با فشار بالا، زهکشی و سایر سیستم‌های سیال تحت فشار مفید باشد.

همچنین زمانی که لایه داخلی برای محیط واقعی مناسب باشد، می توان آن را برای سرویس دوغاب در نظر گرفت.

اما این نکته هنگام مقایسه SRTP با UHMWPE شایسته توجه است:

لایه تقویت کننده و سطح داخلی کار کارهای مختلفی را انجام می دهند.

سیم فولادی به مقاومت در برابر فشار ساختاری کمک می کند. لایه پلیمری داخلی بخشی است که مستقیماً در معرض دوغاب قرار می گیرد.

اگر ساییدگی شدید مورد انتظار باشد، عملکرد سایش آن لایه داخلی به یک ویژگی مهم تبدیل می شود.

خطوط لوله با مسافت طولانی به بیش از یک رتبه بندی فشار نیاز دارند

یک خط دوغاب طولانی ممکن است شامل چندین ایستگاه پمپاژ، تغییرات ارتفاع و اتصالات متعدد باشد.

لوله همچنین می تواند در معرض تغییرات دمایی در فضای باز و شرایط سخت نصب قرار گیرد.

برای خریداران، ارزش دارد که فراتر از عدد فشار اسمی نگاه کرده و تصویر عملیاتی کامل را بررسی کنید:

این اطلاعات مبنای بسیار مفیدتری برای انتخاب لوله دوغاب معدنی می دهد.

ویژگی های محصول

图 2

مقاومت در برابر سایش بالا

UHMWPE برای کاربردهای معدنی که ذرات سخت معدنی به طور مداوم با دیواره داخلی تماس دارند، مناسب است.

سطح داخلی صاف

سطح اصطکاک کم-به حرکت دوغاب در خط لوله کمک می‌کند و می‌تواند تمایل مواد معدنی ریز به دیوار را کاهش دهد.

مقاومت شیمیایی

UHMWPE در برابر بسیاری از محیط های اسیدی، قلیایی و شوری که در معدن با آن مواجه می شوند مقاومت خوبی دارد.

مقاومت در برابر ضربه

ذرات معدنی همیشه به آرامی در امتداد دیواره لوله نمی لغزند. ذرات بزرگتر یا زاویه دار می توانند ضربه های مکرر ایجاد کنند، به ویژه در اطراف اتصالات.

سبک وزن

لوله UHMWPE در مقایسه با بسیاری از سیستم‌های لوله{0}} فولادی نسبتاً سبک است که می‌تواند حمل و نقل و جابجایی را آسان‌تر کند.

گزینه های فشار چندگانه

لوله استخراج UHMWPE را می توان در درجه بندی فشارهای مختلف عرضه کرد. کلاس PN صحیح باید با توجه به قطر لوله، فشار کاری و طراحی واقعی خط لوله انتخاب شود.

پارامترهای محصول

فشار واقعی و طراحی دیوار باید با توجه به قطر، فشار کاری، شرایط دوغاب و الزامات نصب تأیید شود.

مقایسه: UHMWPE در مقابل SRTP

SRTP صرفاً یک نسخه رقیب از UHMWPE نیست.

هنگامی که فشار بالا و تقویت سازه از الزامات اصلی هستند، تقویت‌کننده سیم{0}} فولادی آن مزیت آشکاری به آن می‌دهد. این می تواند به ویژه در سیستم های آب معدنی و سایر کاربردهای تحت فشار مفید باشد.

UHMWPE تاکید بیشتری بر سطح کار در معرض دوغاب ساینده دارد.

برای یک خط دوغاب فشار بالا، SRTP می تواند در جایی که تقویت سازه اولویت دارد، منطقی باشد.

برای دوغاب ساینده، UHMWPE یک مزیت متفاوت ارائه می دهد: ماده مورد استفاده در سطح کار به خودی خود بسیار مقاوم در برابر سایش است.

هنگامی که هر دو الزام مهم هستند، تصمیم باید بر اساس ساخت لوله کامل باشد، نه فقط نام محصول یا درجه فشار.

سوالات متداول

آیا می توان از لوله UHMWPE برای-دوغاب استخراج با فشار بالا استفاده کرد؟

بله، لوله UHMWPE را می توان در درجه بندی فشارهای مختلف، از جمله PN1.0–PN10 بسته به قطر و طراحی لوله، عرضه کرد. امتیاز PN مورد نیاز باید بر اساس فشار کاری واقعی و شرایط خط لوله تعیین شود.

آیا فشار بالا مستقیماً باعث سایش لوله می شود؟

فشار و سایش مکانیسم های متفاوتی هستند. سایش بیشتر با سختی ذرات، اندازه ذرات، غلظت دوغاب، سرعت جریان و تغییر جهت جریان مرتبط است.

آیا SRTP برای دوغاب ساینده مناسب است؟

بسته به لایه داخلی و شرایط واقعی دوغاب می تواند باشد. تقویت مفتول{1}}به طور عمده فشار و الزامات ساختاری را برطرف می کند. لایه پلیمری داخلی مستقیماً در معرض دوغاب قرار می گیرد.

به کدام بخش از خط لوله دوغاب معدنی باید توجه بیشتری شود؟

زانوها، سه راهی ها، کاهنده ها و بخش های تخلیه پمپ مستحق توجه ویژه هستند زیرا تغییر در جهت یا سرعت جریان می تواند سایش موضعی را افزایش دهد.

درخواست کنیدیک UHMWPEسهمیه لولهn

برایلوله استخراج UHMWPE، لوله فولادی با پوشش UHMWPE، زانویی UHMWPE و فلنج های پیوندی، برای ما ارسال کنید:

DN + PN + نوع دوغاب + غلظت جامد + اندازه ذرات + سرعت جریان + طول خط لوله + مقدار
