مقدمه

اگر یک خط لوله تخلیه شن و ماسه را پس از مدتی کار بررسی کنید، ممکن است لوله مستقیم همچنان قابل قبول به نظر برسد در حالی که چندین زانو از قبل به طور محسوسی نازک شده اند.

این رایج است.

ماسه و دوغاب در تمام قسمت های خط لوله به یک شکل حرکت نمی کنند. در یک مقطع مستقیم، جریان دارای جهت نسبتا پایدار است. در یک زانو، دوغاب باید بچرخد، اما ذرات جامد همیشه به سرعت آب تغییر جهت نمی دهند.

نتیجه تماس مکرر با دیواره لوله است.

به همین دلیل،لوله تخلیه شن و ماسه UHMWPEاغلب همراه با زانوهای UHMWPE و سایر اتصالات{0}مقاوم در برابر سایش به جای اینکه لوله مستقیم را تنها جزء مهم در نظر بگیریم.

چرا آرنج ها سریع تر می پوشند؟

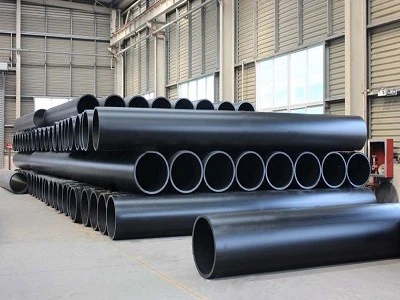

info-400-300

图 1

دلیل اصلی تغییر جهت جریان است.

تصور کنید که یک مخلوط شن{0}}در یک لوله مستقیم حرکت می کند. بیشتر ذرات در جهت کلی جریان حرکت می کنند. وقتی به یک آرنج می رسند، آب در اطراف خم می چرخد.

ذرات سنگین تر اینرسی بیشتری دارند.

برخی قبل از پیروی از جهت جریان جدید به سمت خارج از خم حرکت می کنند. آنها می توانند به دیوار برخورد کنند، در امتداد آن بلغزند و به پایین دست ادامه دهند.

این اتفاق مکررا در طول عملیات رخ می دهد.

با یک خط لوله آب تمیز، این اثر ممکن است اهمیت خاصی نداشته باشد. با دوغاب ماسه ساینده که به طور مداوم کار می کند، می تواند به یکی از دلایل اصلی سایش موضعی تبدیل شود.

اندازه ذرات تفاوت ایجاد می کند

هر سیستم تخلیه شن و ماسه دارای الگوی سایش یکسانی نیست.

ماسه ریز رفتار متفاوتی با ماسه درشت دارد. اگر شن یا ذرات معدنی بزرگتر وجود داشته باشد، آرنج ممکن است علاوه بر سایش لغزشی، ضربه قوی تری را نیز تجربه کند.

سختی ذرات نیز مهم است.

خط لوله ای که رسوبات نسبتاً نرم را حمل می کند دقیقاً در معرض شرایط مشابهی قرار نمی گیرد که ذرات معدنی سخت را حمل می کند.

به همین دلیل است که یک تحقیق مفید لوله باید شامل اندازه تقریبی ذرات و مواد در حال حمل و نقل باشد.

غلظت مواد جامد را نمی توان نادیده گرفت

مقدار مواد جامد در دوغاب نیز بر شرایط سایش داخلی تأثیر می گذارد.

یک مخلوط کم{0} جامد ممکن است حاوی ذرات نسبتا کمی باشد که از یک بخش معین لوله عبور می کنند.

غلظت مواد جامد را افزایش دهید، و ذرات بیشتری در همان لوله در یک دوره زمانی حرکت می کنند.

این تفاوت می تواند در طول عملیات مداوم قابل توجه باشد.

برای یک خط لوله تخلیه شن و ماسه،متوسط + غلظت + اندازه ذرات + سرعت جریانتصویری بسیار بهتر از وضعیت سایش نسبت به کلمه "شن" به تنهایی ارائه دهید.

UHMWPE از کجا وارد تصویر می شود؟

مزیت UHMWPE عمدتاً در سطح داخلی است.

UHMWPE دارای مقاومت سایشی بالا و چقرمگی خوب است. این باعث می شود که برای کاربردهایی که ذرات جامد به طور مداوم با دیواره لوله تماس دارند مناسب باشد.

سطح داخلی صاف آن برای حمل و نقل دوغاب نیز مفید است.

UHMWPE به جای تکیه بر مقاومت ساختاری، سطحی از مواد را فراهم می کند که به طور خاص برای خدمات ساینده مناسب است.

این امر به ویژه در مکان هایی که سایش متمرکز است، مرتبط است.

info-400-300

图 2

در مورد زانوهای UHMWPE چطور؟

اگر زانوها نقطه ضعف باقی بمانند، یک لوله مستقیم{0}}مقاوم در برابر سایش کار زیادی حل نمی کند.

برای یک خط لوله حاوی چندین تغییر جهت، زانوها باید در طول مشخصات اولیه در نظر گرفته شوند.

آرنج مورد نیاز می تواند به موارد زیر بستگی داشته باشد:

قطر لوله

فشار کاری

اندازه ذرات

غلظت مواد جامد

سرعت جریان

زاویه خم و طرح خط لوله

برای خدمات ساینده شدید، مشخصات اتصالات ممکن است به اندازه لوله مستقیم مستحق توجه باشد.

پارامترهای لوله تخلیه شن و ماسه UHMWPE

پارامتر	مشخصات معمولی
مواد	UHMWPE
قطر اسمی	DN50–DN1200
طول استاندارد	9 m / 12 m
رتبه بندی فشار	PN1.0–PN10
دمای کاری	تقریباً. -269 درجه تا +80 درجه
متوسط	ماسه، رسوب، دوغاب ساینده
برنامه	تخلیه شن و ماسه، لایروبی، حمل و نقل دوغاب

مشخصات نهایی باید با توجه به فشار واقعی، شرایط جریان، مشخصات ذرات و پیکربندی خط لوله تایید شود.

چه زمانی باید به آن سوی لوله مستقیم نگاه کنید؟

چندین علامت هشدار دهنده وجود دارد.

اگر همان آرنج‌ها بیشتر از قسمت‌های مستقیم تعویض شوند، سایش موضعی روی سیستم تأثیر می‌گذارد.

اگر غلظت دوغاب افزایش یافته باشد، انتخاب لوله اصلی ممکن است دیگر شرایط عملیاتی فعلی را منعکس نکند.

اگر سرعت جریان تغییر کرده باشد، تغییر در سرعت نیز می تواند بر سایش تأثیر بگذارد.

و اگر خط لوله گسترش یافته باشد، زانوها یا کاهنده های اضافی ممکن است مکان های{0}}سایشی جدید جدیدی را معرفی کنند.

در این شرایط، تغییر فقط مواد لوله مستقیم ممکن است مشکل را برطرف نکند.

لوله UHMWPE یا UHMWPE-فولاد اندود شده؟

اینها ساختار لوله های مختلف هستند.

یک لوله جامد UHMWPE از UHMWPE به عنوان بدنه لوله استفاده می کند. وزن کم، مقاومت در برابر سایش و مقاومت در برابر خوردگی را ارائه می دهد.

یک لوله فولادی UHMWPE{0}}ساختار بیرونی فولادی را با پوشش داخلی UHMWPE ترکیب می‌کند. این می تواند زمانی در نظر گرفته شود که سیستم دارای الزامات ساختاری یا فشار خاصی باشد.

انتخاب بستگی به DN، فشار، شرایط نصب و الزامات مکانیکی خط لوله دارد.

درخواست یک نقل قول لوله UHMWPE

مرحله	فرآیند
1	ارسال الزامات- DN، فشار، کمیت و کاربرد
2	تایید مشخصات- نوع لوله، اندازه، ضخامت دیوار و اتصال
3	نقل قول- قیمت، زمان تحویل، شرایط بسته بندی و حمل و نقل
4	سفارش و تولید- قرارداد، پرداخت و تولید
5	بازرسی و تحویل- بازرسی کیفیت و ارسال
